概述

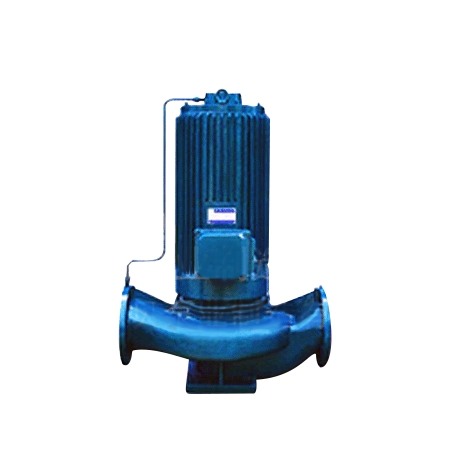

SPBG型屏蔽式管道泵，吸收了國際上屏蔽泵設計及制造的先進技術，將電機的屏蔽技術應用于流體輸送領域，為適應國內市場需求而最新推出的系列化新產品。

SPBG型屏蔽式管道泵系列性能參數基本符合國際標準ISO2858及國家標準JB/T6878.2-93的規定。具有設計規范，通用化程度高,結構合理，性能穩定，運轉低噪音，無振動等顯著特點，是替代常規臥式離心泵，立式管道泵的理想產品。

全系列共67個品種，184個規格，其性能范圍：流量6.3～1080m3/h，揚程12.5～125m，配用電機功率0.37～160kw，轉速1450r/min和2900r/min。

產品特點

◆ 泵結構緊湊，機泵一體化，體積小。其立式結構具有安裝占地面積小，運行平穩，安裝無需調整。

◆ 泵進出口設計成規格相同法蘭，且位于同一中心線上，可象閥門一樣直接安裝在管路上，且中心低，便于管道布置，安裝特別方便。

◆ 泵與電機同軸，軸向尺寸短，使泵運行更加平穩，噪音低。

◆ 取消傳統軸封方式，避免了輸送介質的外泄，因此具有完全無泄露的顯著特點。

◆ 用滑動軸承替代常規電機滾動軸承，使泵具有運行特別平穩，振動噪音極低。

◆ 安裝檢修方便，無需拆動管路系統，只要拆下連接體螺母即可抽出全部轉子部件進行檢查和維修。

◆ 可根據使用要求即流量和揚程的需要進行泵的串、并聯運行方式。

主要用途

◆ SPBG型屏蔽式管道泵普通型供輸送清水及物理化學性質類似于清水的其他液體之用。介質使用溫度不超過80℃，適用于工業和城市給排水，高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套。特別適用對振動、噪音要求較高的場合，如地下泵房、空調制冷系統等。

◆ SPBG型屏蔽式管道泵熱水型主要供輸送溫度不超過160℃不含固體顆粒的軟水之用,適用于能源、冶金、化工、紡織、造紙以及賓館、飯店、浴室、鍋爐熱水增壓循環輸送及城市采暖系統循環等場合。

◆ SPBG型屏蔽式管道泵防腐型供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。

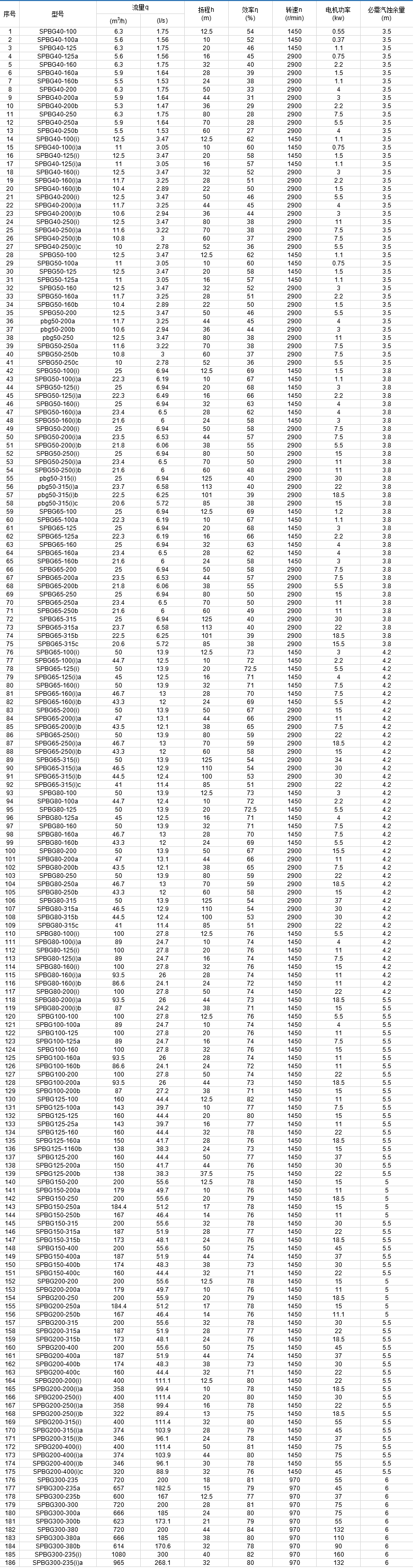

參數表

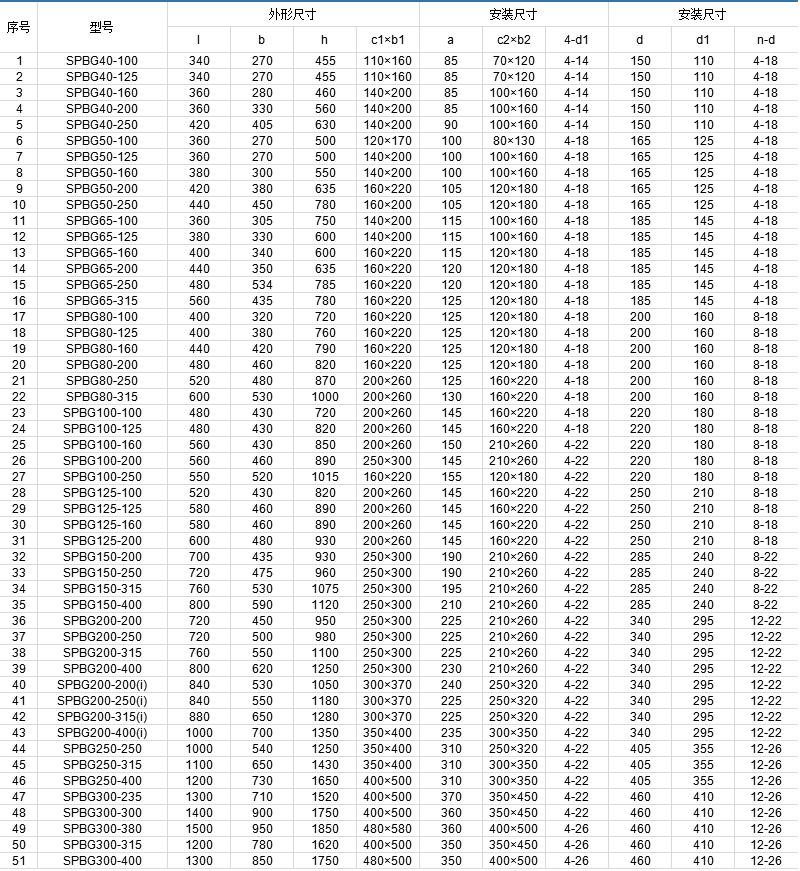

外形尺寸

型譜圖

安裝尺寸
