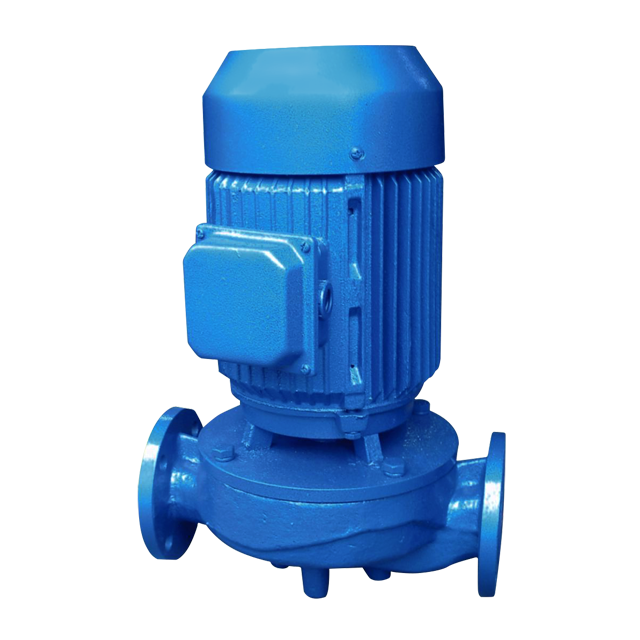

概述

該系列管道泵是為管道增壓輸送，解決管道壓力過低而研制的新穎泵，比目前應用臥式離心泵具有很大的優越性。由于采用先進機械密封，電機主軸直接安裝葉輪，故有效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便等特點，并可根據揚程與流量需要并串聯使用。

型號意義

主要用途

◆ SG系列普通管道泵適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水、空調、制冷沖洗、浴室等冷暖水循環加壓。使用溫度80℃以下。

◆ SGR系列熱水管道泵適用于采暖、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度150℃以下。

◆ SGP系列耐腐管道泵適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度100℃以下。

◆ SGB系列防爆管道泵適用于輸送無腐蝕性液體，有甲烷或煤礦井下固定設備Ⅰ類及工廠Ⅱa、Ⅱb級，溫度組別為t1、t2、t3、t4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。

◆ SGPG系列耐腐防爆管道泵適用于輸送化工、制藥、石油、食品、國防等工業腐蝕性液體，有甲烷或煤礦井下固定設備Ⅰ類及工廠Ⅱa、Ⅱb級，溫度組別為t1、t2、t3、t4組存在爆炸性混合物的其它工業場所。使用溫度150℃以下。

工作條件

◆ 進口管水壓不大于3kg/cm3，不小于0.2kg/cm3，水質為清水，不應有纖維或固體顆粒，對熱水應為軟水；介質溫度：不低于0℃；周圍環境溫度不過±45℃；電源電壓380v，部分為220v。

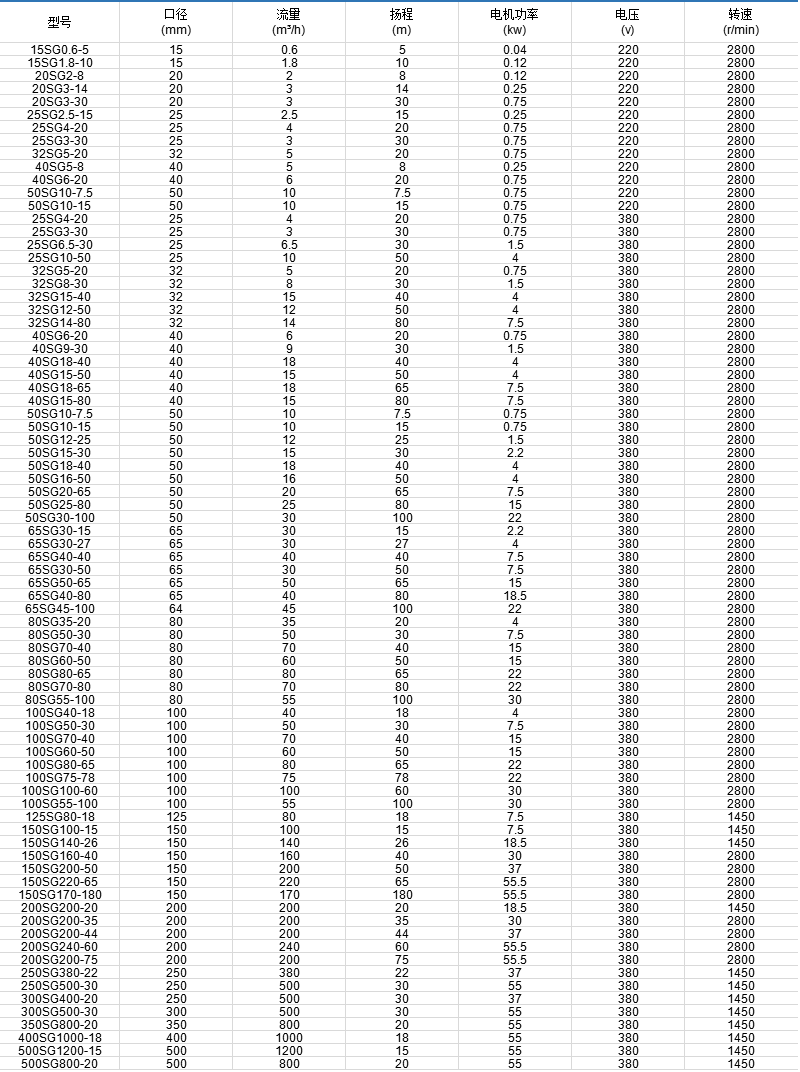

參數表

外形圖

結構 如圖所示：該泵主要由電機和泵兩部分組成。 電機為派生立式電機；泵由泵體、葉輪、機械密封等零件組成。 其連接過程為： ◆ 電機①的加長軸上連裝機械密封④、葉輪③、并用墊圈⑤和螺母⑥緊固； ◆ 泵體②和電機蓋之間加一“o”型密封圈，然后用螺栓將兩者聯接牢固； ◆ 泵與電機之間用密封擋水圈隔開，以防水外漏時，能保護電機安全運行。

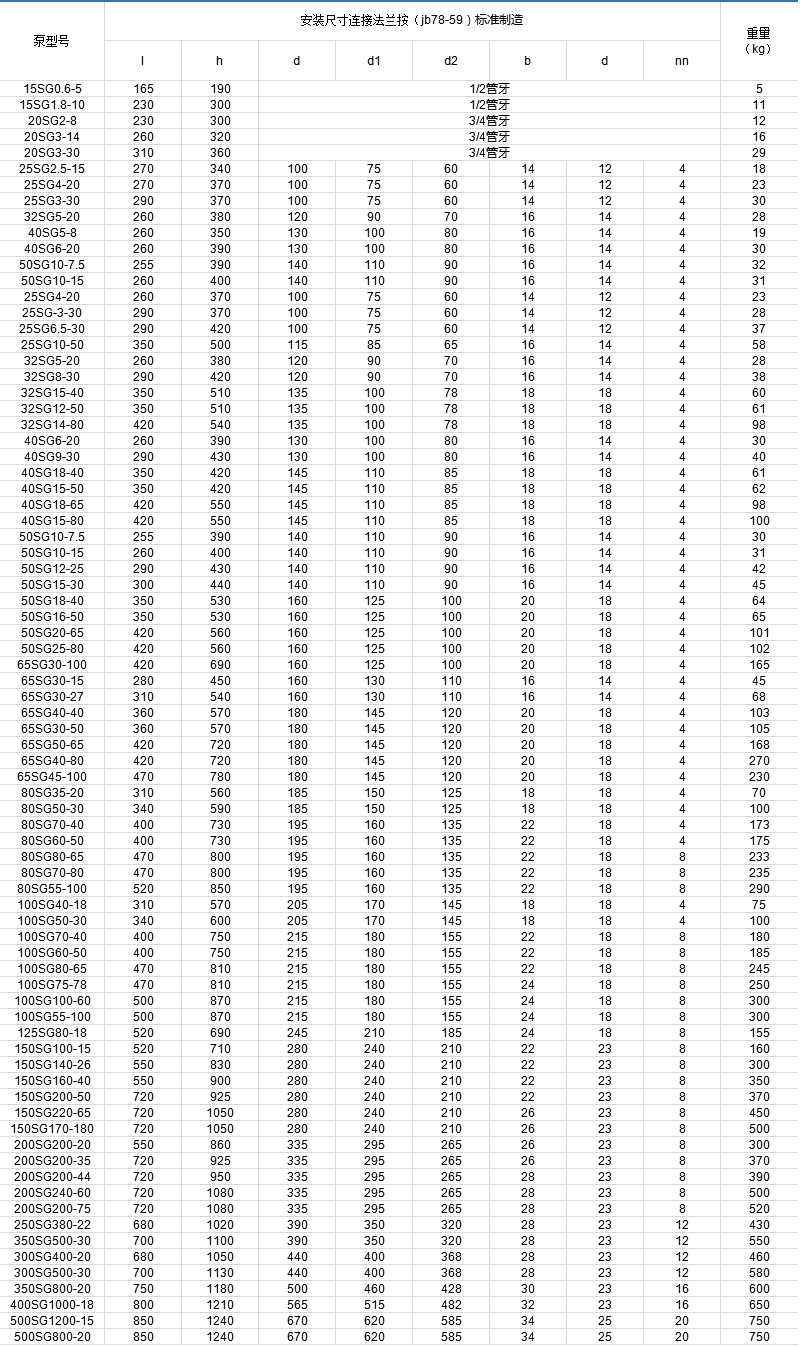

安裝尺寸
