概述

ISGB、IRGB型便拆立式管道離心泵是在ISG基礎上開發成功的一種結構新穎、技術先進的泵類產品。

該立式泵特別是在整體結構上進行大膽突破設計，采用獨立軸承體、泵軸支撐、解決了原來立式泵靠電機加長軸支撐的不足之處；葉輪、泵體采用現代化最優秀水力模型設計制造,消除了原立式泵軸向力大的不足之處；電機采用Y系列標準通用電機,解決原立式泵加長軸電機配套更換難的問題；同時100%的便拆結構解決了更換大功率水泵的軸承，機械密封、葉輪、泵軸的難題。

該泵與國內同類產品相比,具有運轉更平穩，使用壽命長,配套更方便,維護保養更輕松等無可代替的優點。在立式泵系列產品中屬國內首創，各項技術居國內領先，是替代ISG型立式泵、IS型離心泵、S型雙吸泵等常規離心泵的最理想產品。

型號意義

主要用途

ISGB型便拆式單級離心泵：主要用于工業、城市高層建筑給水，消防管道增壓，暖通空調冷熱水循環，遠距離輸水以及生產工藝循環增壓輸送。

IRGB型便折式單級熱水泵：適用于冶金、化工、紡織、木材加工、造紙及飯店、浴室、賓館等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統供熱用泵。

1.高層建筑增壓送水

2.工廠系統輸送

3.水處理系統加壓

4.中央空調冷熱水循環

5.鍋爐系統輸送

6.游泳池輸水

7.工藝流程中增壓循環。

工作條件

液體溫度-15℃～+120℃。

工作壓力，最大工作壓力≤1.6mpa，即系統壓力=入口壓力+泵揚程工作時的壓力≤1.6mpa；周圍環境的溫度不超過40℃，環境濕度不超過95%；吸排液體為清水或類似于清水的液體，其固體不溶物體積不超過單位體積0.1%,粒度≤0.2mm。

特點

1.立式結構,安裝調試方便，獨特設計的電機和泵體采用聯接體聯接,同心度高、加工精度高,占地面積大大減少,縮減了建筑投資。底腳穩固、結構緊湊，精美的鑄造和外觀處理賦予立式離心泵新的美感，使產品煥發藝術的魅力，可以和國外著名廠家立式泵媲美。

2.配用國內著名廠家生產的低速Y系列標準通用電機,運行平穩、噪音極低。

3.軸承采用國際著名品牌精密軸承，精度高、可靠性好，壽命長。

4.葉輪采用90年代最優秀可自平衡軸向力的水力模型，使得泵軸承和機械密封使用壽命大大延長。

5.電機軸承座內的軸承都配有加油孔和放油孔，對軸承的維護保養十分方便。

6.可拆卸爪型彈性聯軸器,使泵起動無振動、無噪音，旋轉部件設有可靠的安全防護罩，安全性極好。

7.機械密封采用不銹鋼、碳化鎢、氟橡膠等材料制成,耐高溫、高壓、運行壽命長，無滲漏，對軸無磨損，保證工作環境整潔。

8.泵蓋結構設計獨特，只要卸下爪型彈性聯軸器、泵蓋螺母，即可十分輕便取出軸承座、泵蓋、泵軸、葉輪等組合件，進行更換機械密封和葉輪，而不必拆卸電機、泵體和管道，維修方便快捷。

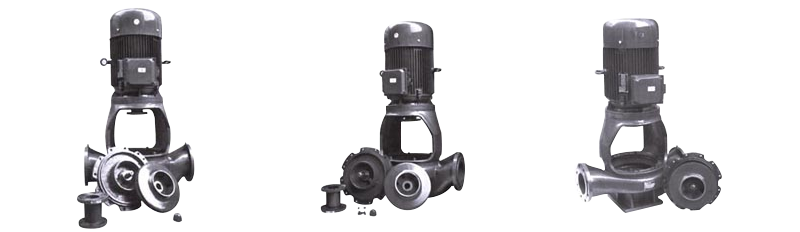

便拆示意圖

安裝尺寸圖

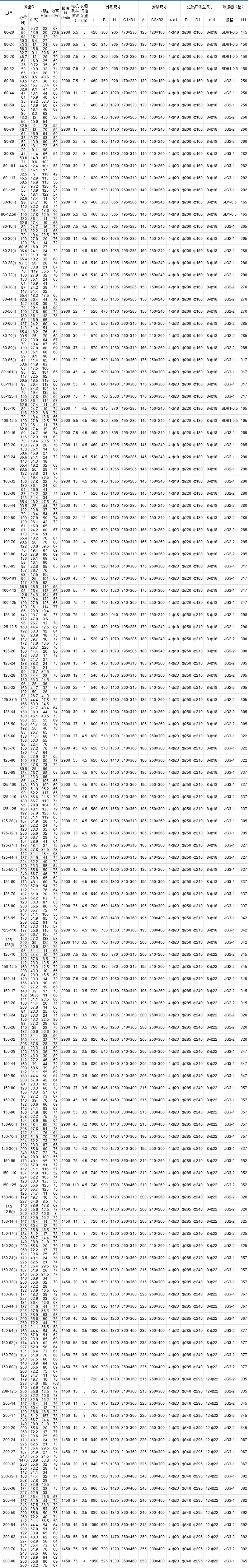

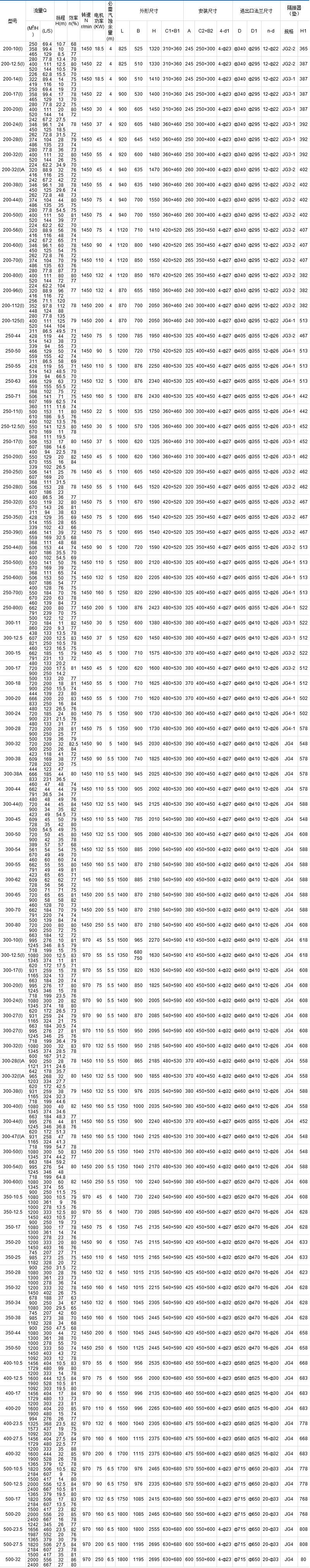

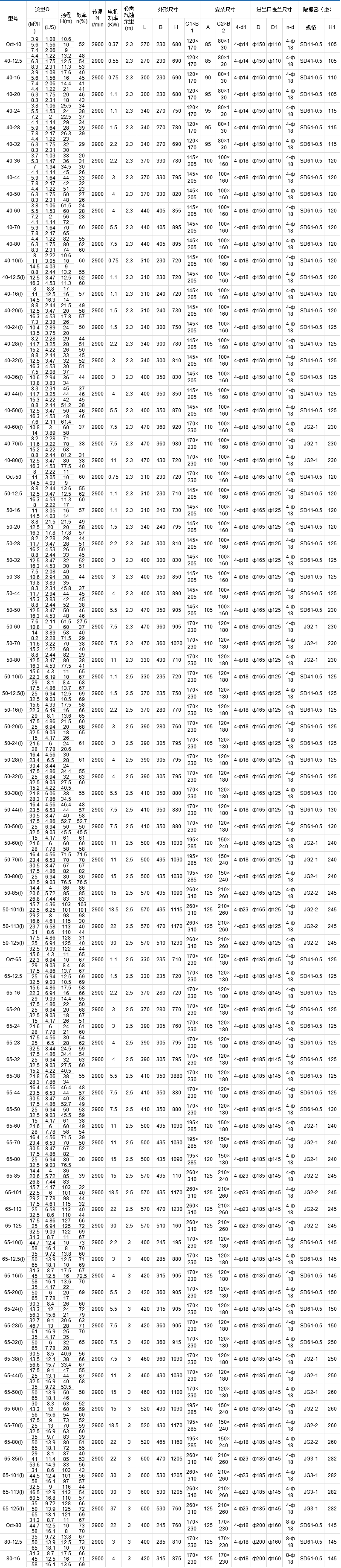

性能參數和安裝尺寸表
